浅析 Android 中的三大模式:MVC, MVP 和 MVVM (一)

文章目录
  1. 1. MVC 模式
  2. 2. MVP 模式

日拱一卒,功不唐捐。

又是一年教师节,首先,恭祝天下的教师们节日快乐。尤其,恭祝所有带过我的老师们,毕竟,没有你们的谆谆教诲,也没有我的今天。而今,虽然尚在魔都挣扎,但毕竟是从小地方一路走过来的,未来的路很长,且歌且行。好,进入这期的正题,简单分析下 Android 中的三大模式:MVC,MVP 和 MVVM。

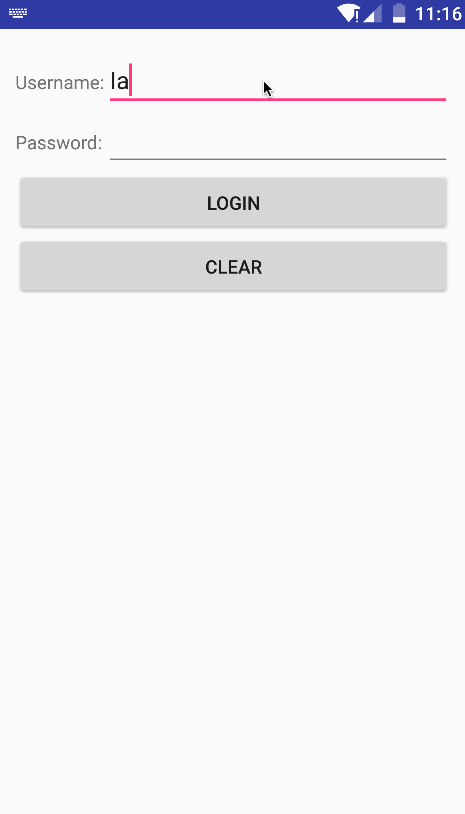

这三大模式,很多码农应该听说过或者用过,招聘启事中也常会有要求“谈谈你对三大模式中一种或几种的理解”,时下一些紧跟技术发展方向的公司代码中也在运用。所以,理解乃至掌握这三大模式,是十分有必要的。下面,以实现简单的登录效果为实例,分别谈谈这三种模式,效果图如下:

MVC 模式

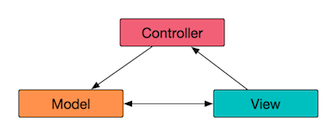

MVC,即 Model View Controller,软件开发中最常用的一种模式。一句话概括,即通过 Controller 层操作 Model 层的数据,再返回给 View 层展示结果,如下图所示:

用户分发事件,View 层发送指令到 Controller 层,然后,Controller 层通知 Model 层更新数据,最后,Model 层更新完数据,在 View 层显示结果。Demo 地址:MVCLoginDemo,部分代码如下:

首先,View 层的 XML 文件:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
<?xml version="1.0" encoding="utf-8"?>
<TableLayout
xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:paddingBottom="@dimen/activity_vertical_margin"
android:paddingLeft="@dimen/activity_horizontal_margin"
android:paddingRight="@dimen/activity_horizontal_margin"
android:paddingTop="@dimen/activity_vertical_margin"
android:stretchColumns="1"
tools:context=".controller.MainActivity">


<TableRow>
<TextView
android:layout_height="wrap_content"
android:text="Username:"/>


<EditText
android:id="@+id/et_username"
android:layout_height="wrap_content"
android:ems="10"/>

</TableRow>

<TableRow>
<TextView
android:layout_height="wrap_content"
android:text="Password:"/>


<EditText
android:id="@+id/et_password"
android:layout_height="wrap_content"
android:ems="10"/>

</TableRow>

<Button
android:id="@+id/btn_login"
android:layout_height="wrap_content"
android:layout_span="2"
android:text="Login"/>


<Button
android:id="@+id/btn_clear"
android:layout_height="wrap_content"
android:layout_below="@id/btn_login"
android:layout_span="2"
android:text="Clear"/>


<ProgressBar
android:id="@+id/pb_load"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_centerInParent="true"
android:visibility="gone"/>

</TableLayout>

两个填充框,两个按钮和一个可以控制是否显示的进度圈。

其次,Controller 层的 Activity:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
public class MainActivity extends Activity {

private EditText mEtUsername;
private EditText mEtPassword;
private Button mBtnLogin;
private Button mBtnClear;
private ProgressBar mPbLoad;
public IUserBiz mUserBiz;
private Handler mHandler = new Handler();

@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
requestWindowFeature(Window.FEATURE_NO_TITLE);
setContentView(R.layout.activity_main);
this.mUserBiz = new UserBiz(); // 不要遗漏, 否则报空指针异常
initView();
}

private void initView() {
mEtUsername = (EditText) findViewById(R.id.et_username);
mEtPassword = (EditText) findViewById(R.id.et_password);
mBtnClear = (Button) findViewById(R.id.btn_clear);
mBtnLogin = (Button) findViewById(R.id.btn_login);
mPbLoad = (ProgressBar) findViewById(R.id.pb_load);

mBtnLogin.setOnClickListener(new View.OnClickListener() {

@Override
public void onClick(View v) {
login();
}
});

mBtnClear.setOnClickListener(new View.OnClickListener() {

@Override
public void onClick(View v) {
clear();
}
});
}

public void login() {
showLoading();
mUserBiz.login(getUsername(), getPassword(), new OnLoginListener() {

@Override
public void loginSuccess(final User user) {
// 需要在 UI 线程中执行
mHandler.post(new Runnable() {

@Override
public void run() {
showSuccess(user);
hideLoading();
}
});
}

@Override
public void loginFailed() {
// 需要在 UI 线程中执行
mHandler.post(new Runnable() {

@Override
public void run() {
showFailedError();
hideLoading();
}
});
}
});
}

public void clear() {
clearUsername();
clearPassword();
}

public String getUsername() {
return mEtUsername.getText().toString();
}

public String getPassword() {
return mEtPassword.getText().toString();
}

public void clearUsername() {
mEtUsername.setText("");
}

public void clearPassword() {
mEtPassword.setText("");
}

public void showLoading() {
mPbLoad.setVisibility(View.VISIBLE);
}

public void hideLoading() {
mPbLoad.setVisibility(View.GONE);
}

public void showSuccess(User user) {
Toast.makeText(this, "Login Success!", Toast.LENGTH_SHORT).show();
}

public void showFailedError() {
Toast.makeText(this, "Login Failed!", Toast.LENGTH_SHORT).show();
}
}

登录效果的主要实现类,用户名和密码与初始设置的一样时,显示登录成功,否则,显示登录失败。Login 项,一般是连接服务器的,是个耗时的操作,故开辟了一个子线程,Thread.sleep(2000) 模拟耗时,并通过一个回调接口通知登录状态。

最后,Model 层主要是实体数据类和业务逻辑的处理,如 UserBiz 类:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
public class UserBiz implements IUserBiz {

@Override
public void login(final String username, final String password, final OnLoginListener loginListener) {
// 模拟子线程耗时操作
new Thread() {

@Override
public void run() {
try {
Thread.sleep(2000);
} catch (InterruptedException e) {
e.printStackTrace();
}
// 模拟登录成功
if ("Iamasoldier6".equals(username) && "123456".equals(password)) {
User user = new User();
user.setUsername(username);
user.setPassword(password);
loginListener.loginSuccess(user);
} else {
loginListener.loginFailed();
}
}
}.start();
}
}

综上所述,MVC 模式中,View 层即 layout.xml 里的 XML 文件,Model 层即实体数据类 Java Bean 和一些业务逻辑的处理,Controller 层即各式 Activity。本例中,按钮和编辑框是 View 层,用 XML 编写的;用户实体类、设置默认的登录处理以及简单的回调接口是 Model 层;再通过 button.setOnClickListener() 这个 Controller 层的函数连接 MV 层,实现监听用户点击按钮,作出相应的操作。

略作深入思考,我们会发现,XML 文件作为 View 层,能做的事情实在太少。例如,想动态地改变页面的背景,或者动态地隐藏再显示进度圈,均不能在 XML 中解决,只能在 Activity 类中添加相应的代码。如此,便造成了 Activity 既像 Controller,又像 View 的窘境。甚至,若是一个逻辑很复杂的页面,动辄千行,写起来和维护就十分麻烦了。

另外,由模式图得知,View 层和 Model 层是相互交互的,两层之间存在着耦合。耦合对于一个大型程序是很不友好的,开发、测试乃至维护需要花费更多的精力。

MVP 模式

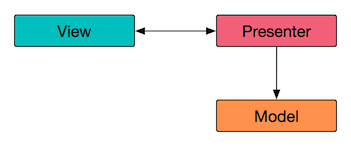

MVP,即 Model View Presenter。正因为 MVC 模式的缺点,才演化出 MVP 模式,实现了 Model 层和 View 层的完全解耦。其中,Model 层和 MVC 的一样,而 Activity 和 Fragment 不再是 Controller 层,而是纯粹的 View 层,所有关于用户事件的分发由 Presenter 层处理。如下图所示:

由图,View 层和 Model 层不再交互,完全解耦。其中,Presenter 层起桥梁的作用,操作 View 层分发的事件传递到 Presenter 层,Presenter 层去操作 Model 层,并将数据返回给 View 层。View 层和 Presenter 层之间并未耦合,通过接口实现两层之间的通信。具体来说,项目中,Activity 和 Fragment 实现定义好的接口,对应的 Presenter 中,通过接口调用方法。此外,我们可以编写测试用的 View,模拟用户的各种操作,以对 Presenter 进行测试。如此,便解决了 MVC 模式中测试和维护难的问题。Demo 地址:MVPLoginDemo,部分代码如下:

首先,XML 文件和 Model 层的代码与 MVC 的一致。

其次,要看的有这样一个接口:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
public interface IUserLoginView {

String getUsername();

String getPassword();

void clearUsername();

void clearPassword();

void showLoading();

void hideLoading();

void showSuccess(User user);

void showFailedError();
}

View 层和 Presenter 层靠该接口连接。

最后,Presenter 层的代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
public class UserLoginPresenter {

private IUserBiz mUserBiz;
private IUserLoginView mUserLoginView;
private Handler mHandler = new Handler();

public UserLoginPresenter(IUserLoginView userLoginView) {
this.mUserLoginView = userLoginView;
this.mUserBiz = new UserBiz();
}

public void login() {
mUserLoginView.showLoading();
mUserBiz.login(mUserLoginView.getUsername(), mUserLoginView.getPassword(), new OnLoginListener() {

@Override
public void loginSuccess(final User user) {
// 需要在 UI 线程中执行
mHandler.post(new Runnable() {

@Override
public void run() {
mUserLoginView.showSuccess(user);
mUserLoginView.hideLoading();
}
});
}

@Override
public void loginFailed() {
// 需要在 UI 线程中执行
mHandler.post(new Runnable() {

@Override
public void run() {
mUserLoginView.showFailedError();
mUserLoginView.hideLoading();
}
});
}
});
}

public void clear() {
mUserLoginView.clearUsername();
mUserLoginView.clearPassword();
}
}

显然,该层即是把 MVC 中 Activity 的部分和 Model 层相关的逻辑剥离出来,从 View 层中获取需要的参数,交给 Model 层执行业务方法,执行过程中需要的反馈和结果以相应的 View 显示。

带来的好处即是,Activity 的代码逻辑减少,View 层和 Model 层完全解耦。此外,可以在 Presenter 层中 Mock 数据,分发给 View 层,以测试布局是否正确。

至此,浅析 Android 中的三大模式:MVC,MVP 和 MVVM (一) 到此结束,(二)将重点剖析近期逐步火起来的 MVVM 模式,未完待续。

本人才疏学浅,如有疏漏错误之处,望读者中有识之士不吝赐教,谢谢。
